POLVAX Модуль конвектора МК-75 Premium

POLVAX Модуль конвектора МК-75 Premium

Осуществляет автоматическое управление вентиляторами конвекторов с электродвигателями постоянного тока PREMIUM, гальваническую развязку электродвигателей от сети переменного тока 220 В. Работает совместно с термостатом и регулятором частоты вращения вентиляторов. Регулировка частоты вращения осуществляется верньером регулятора.

• Напряжение питания: 85 ~ 264VAC\50Hz
• Выходное напряжение: 24 В
• Тип монтажа: установка а DIN рейку.
• Номинальный выходной ток: 3.75A
• Потребляемая мощность при включенном вентиляторе: 75Bт

МОНТАЖ:

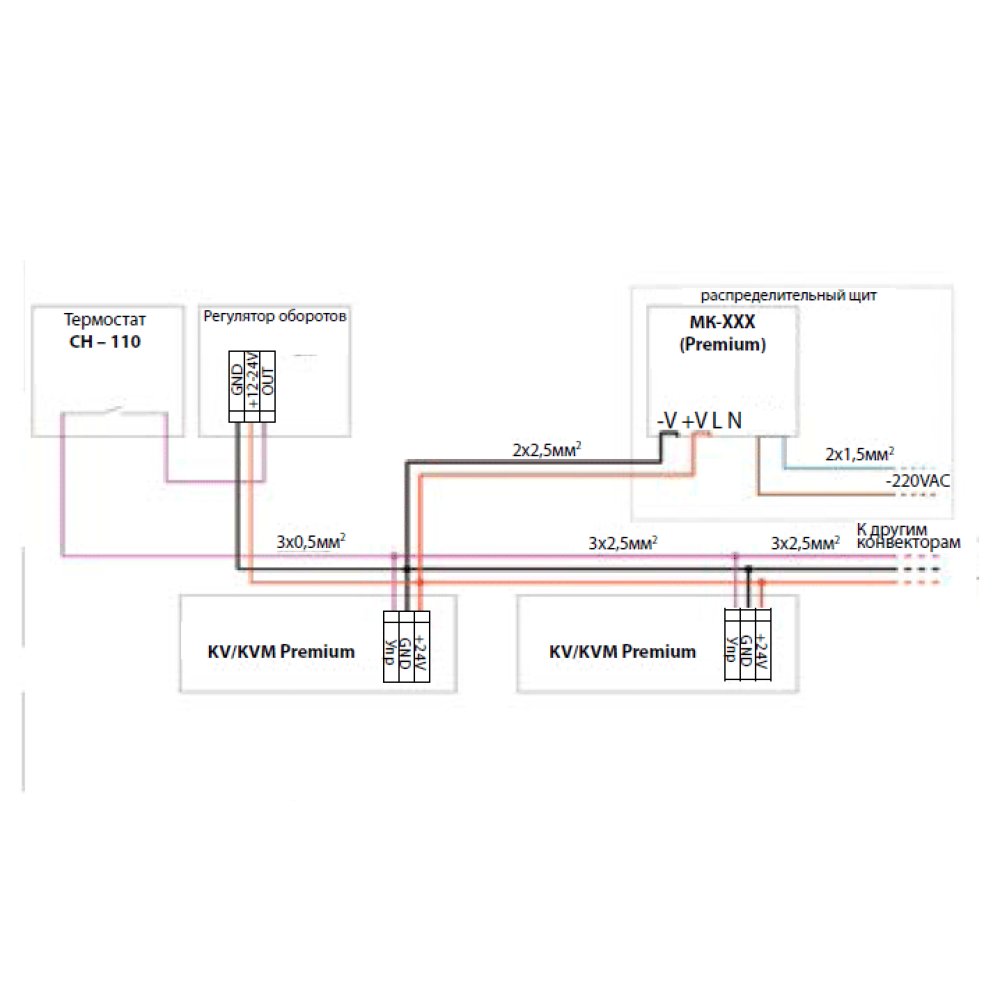

Устанавливают в силовом щитке на din-рейку. Не допускается установка герметично в стене, вокруг прибора должна быть свободная циркуляция воздуха. Сечение проводов, соединяющих модуль с конвекторами, необходимо выбирать в зависимости от расстояния между ними. При расстоянии от модуля до конвектора до 20 метров сечение медных проводов должно быть не менее 0,75 мм2. Провода, соединяющие модуль с термостатом и регулятором частоты вращения, могут быть сечением 0,5 мм2. Перед подключением к блоку необходимо произвести зачистку каждого провода на длину 5мм, без обрыва жил и плотно скрутить жилы. В случае некачественной зачистки и скрутки возможно замыкание провода, на соседнюю клемму или колодку. При подключении или смене модуля необходимо отключить провода от сети питания 220В. Относительная влажность в помещении не должна превышать 80%. Оптимальная температура окружающей среды: 10 – 35 °C*. Степень пыле-, влагозащиты: IP30.

*Встроенная защита от перегрева

Внимание! Электромонтажные работы должны производиться квалифицированными специалистами и в соответствии с установленными требованиями и рекомендациями.
